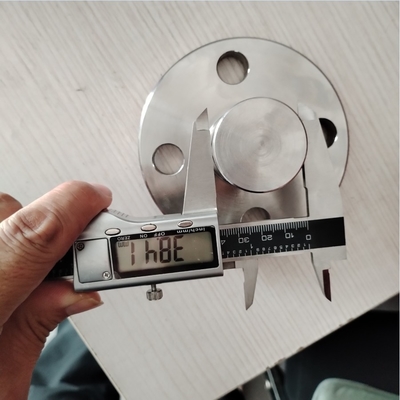

Flanzen aus Edelstahl A182 F51

Zusätzliche Anforderung an DSS-Material von DAS

Charpy V-Notch (ASTM A370)
Nicht anwendbar, wenn die maximal erreichbare Charpy-Probenbreite kleiner als 2,5 mm ist. Die absorbierte Energie beträgt 61J durchschnittlich und 48J durchschnittlich.Prüfeinheit für die Aufprallprüfung, die aus der mittleren Dicke genommen wurde.

Ferritzahl (ASTM ES62)
Der Ferritgehalt wird durch manuelle Punktezählung auf einem Querschnitt in der Nähe von OD, ID-Oberfläche und mittlerer Wandposition bestimmt.und in einer Weise, die einen optimalen Kontrast für die Austenit- und Ferritphasendiskriminierung bietet. Mindestens 30 Felder und 16 Punkte pro Feld sind zu verwenden.

Metallographische Untersuchung
Die Probe wird mit ASTM E407, K3Fe (CN) 6 mit KOH oder NaOH geätzt. Der Probequerschnitt wird an den Stellen OD, ID und Mitte der Wand untersucht.Die Prüfung ist bei einer Vergrößerung von mindestens 400-500 mal durchzuführen.Das Material muss frei von intermetallischen Phasen und Niederschlägen sein.

Korrosionsprüfung
Die Prüfung ist nach ASTM G4S bei 25°C für 24 Stunden mit einem Annahmekriterium von 20X keine sichtbare Vergrößerung und weniger als 4 g/m2 Gewichtsverlust durchzuführen.

NACE Härte
Härteprüfung nach NACE MR-0175 beträgt die maximale Härte HRC 28, HB 271 oder HV10 310.

Weitere Anforderungen
Auftragnehmer/Unternehmen für die Rückverfolgbarkeit der Wärmemengen, die visuelle Prüfung, die Dimensionsprüfung und die Überprüfung der Prüfbescheinigung erforderlich.Alle erforderlichen Prüfungen müssen pro Wärmemenge durchgeführt werden.

Anmerkung:
Zweifachstahl (DSS)
Alle DSS-Materialien müssen einem Mindest-PREN von 34 gemäß der Formel entsprechen:
PREN = %Cr + 3,3 × ((%Mo + 0,5 × %W)) + 16 × %N
