Produkt-Beschreibung

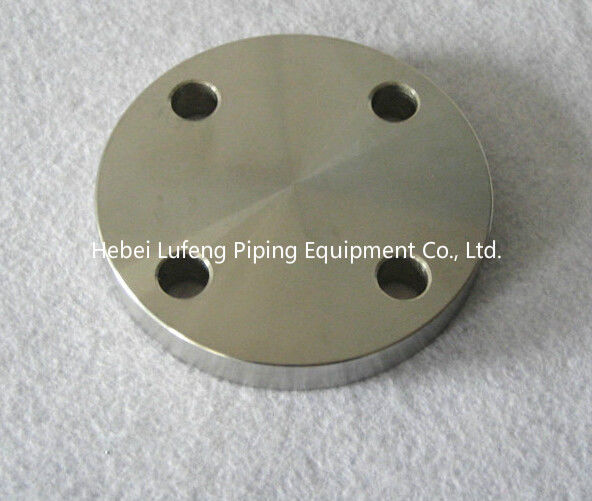

Edelstahl-Blindflansch DIN-ANSI JIS/BS /EN1092-1
1. Anwendung:
Für Dichtung oder anschließen von Rohr-/Rohrlinien
2. Material:
304,304L, 316,316L, Kohlenstoffstahl oder anderes Material auf Anfrage
3. Standard:
ANSI, LÄRM, JIS, BS, EN1092-1
4. Größe:
DN15 (1/2“) zu DN5000 (200")
5. Art:
Gewindeflansche, Sockel-Schweißens-Flansche, Blindflansche, andere Flansche
Die Spezifikation der Arten
Schweißender Hals
1, bevorzugt für Hochdruck-, oder erhöhte Temperatur unter null
2, Nabe wird zugespitzt und gebohrt, um den Innendurchmesser des Rohres zusammenzubringen, also wird der Fluss nicht eingeschränkt, verhindert Turbulenz und verringert Abnutzung
3, leicht durchleuchteten und liefern ausgezeichnete Druckverteilung
Slipper
1, nicht normalerweise verwendet in den Hochdruckanwendungen wegen des niedrigen Naben- und Schweißungszubehörs
2, Silps über außerhalb Rohr
3, nach innen des Flansches geschweißt an der Nabe und am Ende des Rohres
Schossgelenk
1, verwendet, wo Bolzenausrichtung oder Zugang für das Säubern angefordert wird
2, ähnlich Aufsteckflansch, wenn Sie mit Schossgelenk-Stummelende verwendet werden
3, Radius am Schnitt des Flanschgesichtes und Bohrung, zum des Schossgelenk-Stummelendes zusammenzubringen
Verlegt
1, wo das Schweißen verwendet wurde, würde gefährlich sein
2, entworfen für die Unterdruck- und nichtzyklischen Anwendungen
3, Bohrung wird verlegt, um Rohrgewinde zusammenzubringen
4, zugespitzt, um Rohr und Flansche zu versiegeln
Sockelschweißen
1, für chemischen hydraulischer und Verteilungslinien des Stromes der Prozesse, mit kleinem Durchmesser
2, ähnlich Aufsteckflansch
3, Gegenbohrungsmatch leiten Bohrung und erlauben uneingeschränkten Fluss
4, Gegenbohrung von der Nabenseite passt den Außendurchmesser des Rohres - kann Rohr in Sockel mit Leistenschweißung an der Nabe einfügen
Blind
1, verwendet, um Enden der Rohrleitung zu schließen
2, hat keine Bohrung
3, ermöglicht Zugang zu Siegellinien
Andere Flansche
Öffnung, Expander, verringernd, leichte, Verzierungsausgänge, lange Schweißungs-Hälse, metrisch, Marine-Zeichnungen, Kunden-Zeichnungen
| Vollständiger Name | Flansche |
| Material | Edelstahl 304, 304L, 316, 316L, Kohlenstoffstahl |
| Standard: | ANSI, BS, LÄRM, EN1092-1, JIS |
| ANSI-Flansche | |
| Maß: | ANSI B16.5, B14.47, B16.36, B16.48 |
| Materielles spezielles: | ASTM A182, A351, LÄRM, ASTM A105, A216 WCB |
| Materielle Grade: | F305, F304L, F316, F316L, CF8, CF8M, CF3M |
| DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404 | |
| DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 | |
| DIN1.0402, DIN1.0460, DIN1.0619 | |
| Klasse: | 150, 300, 400, 600, 900, 1500, 2500 |
| Flansch-Art: | Schweißungs-Hals, verlegt, Slipper, Lap Joint, Sockel-Schweißung, blind |
| BS-Flansche | |
| Maß: | BS4504 |
| PN: | 2,4, 6, 10, 16, 25, 40 |
| Flansch-Art: | Schweißungs-Hals, verlegt, Slipper, Lap Joint, Sockel-Schweißung, blind |
| LÄRM Flansche | |
| Beschreibung: | 1) Blindflansch |
| DIN2527, Rate Pressure: Stange 6 - 100 | |
| 2) Planflansch für das Schweißen (Beleg an) | |
| 6Bar DIN2573, 10Bar DIN2576, 16Bar DIN2502, 25/40Bar DIN2503 | |
| 3) Schweißender Hals-Flansch | |
| 1/2.5Bar DIN2630, 6Bar DIN2631, 10Bar DIN2632, 16Bar DIN2633, | |
| 25Bar DIN2634, 40Bar DIN2635, 64Bar DIN2636, 100Bar DIN2637, | |
| 160Bar DIN2638, 250Bar DIN2628, 320Bar DIN2629, 400Bar DIN2627 | |
| 4)Eingehüllter (Überblattungs) Flansch, einfacher Kragen | |
| 6Bar DIN2641, 10Bar DIN2642, | |
| 5)Loser Flansch und Ring für das Schweißen (Aufsteckflansch und einfacher Kragen) | |
| 6Bar DIN2652, 10Bar DIN2653, 25Bar DIN2655, 40Bar DIN2656, | |
| 6)Loser Flansch und Ring mit Hals für das Schweißen | |
| 10Bar DIN2673 | |
| 7)Ovaler einfacher Gewindeflansch | |
| 6Bar DIN2558 | |
| 8)Ovale Ebene, wenn der Hals verlegt ist | |
| 10/16 Stange DIN2561 | |
| 9)Fadenflansch mit Hals |
