Spezifikation
Geeignetes Medium: Wasser, Öl, Dampf und nicht korrosive Medien.
Normaldruck: 1,0/1,6 MPa PN 10/16
Nenndruck: ≤ -35 ℃ ≤ t ≤ 130 ℃
Übergangstemperatur: ≤150℃
Hauptteilematerial
Körper: Gusseisen/Sphäroguss
Scheibe: Gusseisen mit Nickel
Vorbau: Kohlenstoffstahl oder SS416
Sitz:EPDM
Maße
| Größe | L | L1 | D1 | H2 | H1 | Z-Ød |
| DN50 | 46 | 218 | 120 | 158,7 | 67.2 | 4-23 |
| DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
| DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
| DN100 | 55 | 245 | 185 | 191,5 | 104,5 | 4-24 |
| DN125 | 58 | 257 | 213 | 207,5 | 117,5 | 4-23 |
| DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
| DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
| DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
| DN300 | 81 | 512 | 408 | 329,6 | 239 | 4-30 |
| DN350 | 85 | 470 | 358 | 254 | 4-30 | |
| DN400 | 89 | 525 | 390 | 301 | 4-30 | |
| DN500 | 132 | 650 | 470 | 345 | 4-32 | |
| DN600 | 152 | 770 | 540 | 445 | 4-30 |
Eigenschaften:
l Es ist eine einfache Struktur: gute Austauschbarkeit und niedriger Preis
l Die Schaftabdichtung verformt sich nicht leicht und vermeidet so Leckagephänomene.
l Die allgemeine Unterstützung ist gut, stabil und solide
l Verwenden Sie weniger Gummi für den Sitz, damit die Ausdehnung einen geringen Einfluss hat und der Drehmomentwert in einem geeigneten Bereich leicht zu steuern ist.`
l Auf zwei Teile einer No-Sells-Verbindung angewendet, ist die Struktur einfach und
bequem zu pflegen
l Die Schmetterlingsscheibe verfügt über eine automatische Ausrichtungsfunktion und ist klein
Kombination aus Scheibe und Sitz.
l Der Rücksitz aus Phenolharz zeichnet sich dadurch aus, dass er verlustfrei, zugfest, auslaufsicher und bequem auszutauschen ist.
l Bei der Sitzdichtfläche und der Phenolharzrückseite insgesamt kann das Ausmaß der Verformung reduziert werden.
Anwendung:

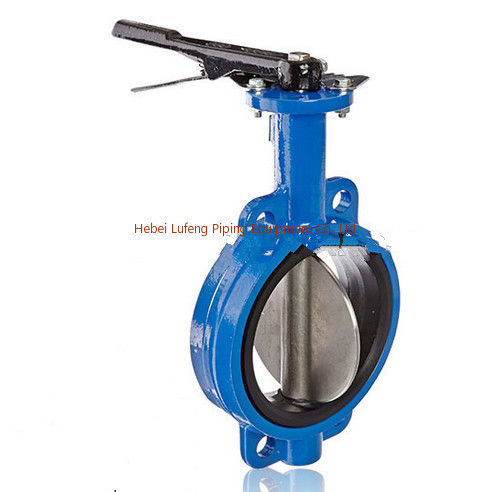

Die weichdichtende Absperrklappe eignet sich für die Wasserversorgung und -ableitung
Gasrohr zur Einstellung des Flussmittels und zum Abschneiden des Mediums in Lebensmitteln, Apotheken und Chemikalien
Industrie, Erdöl, Elektrizität, Leichttextilien, Papierherstellung usw. mit
Temperatur <150 ℃, Nenndruck <1,6 MPa.
