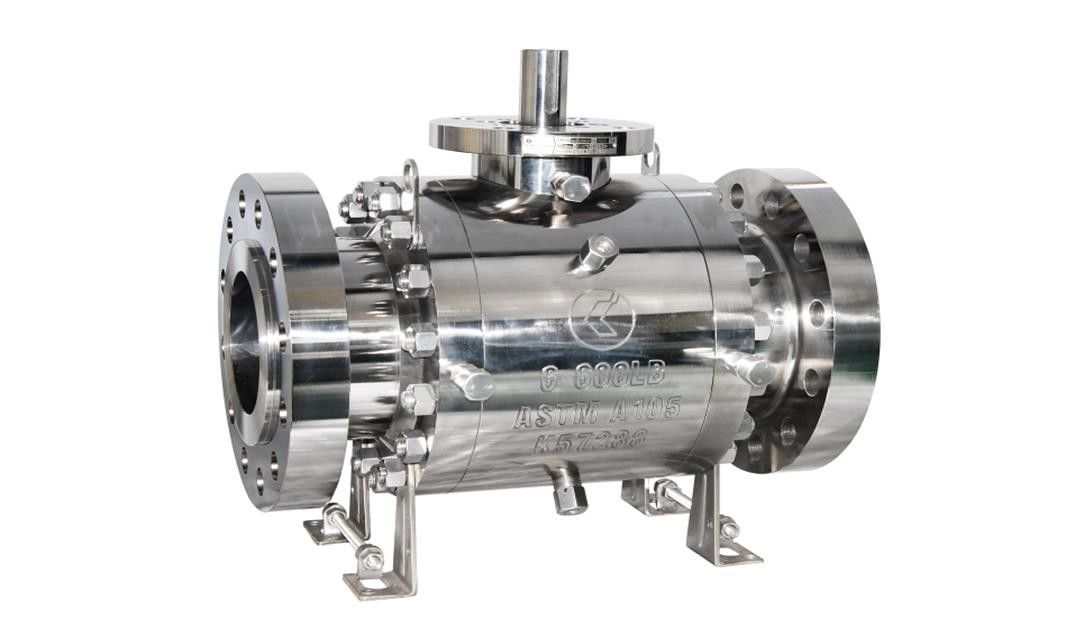

Geschmiedetes örtlich festgelegtes Stahlkugelventil

ENTWURF UND HERSTELLUNGSeigenschaften

LUFENG-Kugelventile besitzt Eigenschaften von den Ventilen, die in China und in der Welt hergestellt werden, die die perfekte Kombination von neuen Materialien verwirklicht hat, neue Struktur, neue Technologien. Das örtlich festgelegte Kugelventil wird durch feste Achse (oder Zwischenlagenplatte) gestützt und der Stamm ist von der reinen Drehmomentoperation, die das übermäßige Drehmoment verursachte beseitigt, wenn der Einlassdruck gegen den Stamm drückt. Das Oberflächenende des Bereichs erreicht die Spiegeloberfläche. Der Gebrauch von metallischem mit Büschen bepflanzendem Futter mit guter Schmierung stellen auch sicher, dass klein sich öffnen Sie,/, sogar unter maximalem Funktionierendruck nahes Drehmoment. Die internen Teile sind sorgfältig zu sicherstellt zuverlässige Operation unter allen Arten Betriebsbedingung vorgewählt worden. Das Wand trickness des Ventils und die Stärke des Verbindungsbolzens sind ausschließlich berechnet worden und die Bedingungen von ASME-/ANSI-B16.34 Standard erfüllen, die Druck Bewertungs- und connectiongstabilität sicherzustellen. Zusätzlich zur Annahme der Mitte der digitalen Steuerung und der maschinellen Bearbeitung für den Ventilkörper und alle Teile und Elemente, garantiert der Gebrauch von CAD-Entwurf auch hoher Präzision, Flexibilität und zuverlässiger Leistung des Ventils. Die Dichtung hat metallische Dichtung für Primärdichtung und nicht-metallische Dichtung für Sekundärdichtung. Wenn Nenndruck an KLASSE 600 (10.0MPa) oder niedrigeres ist, die VITON-AED nicht-metallische versiegelnde Sekundärdichtung angenommen wird. Wenn Nenndruck höher als KLASSE 600 (10.0MPa) ist, DEVLON, FLÜCHTIGER BLICK und Ganzmetalldichtung wird angenommen.
Die Haupteigenschaften sind, wie folgt:

1, FEUERFEST MACHENDER STRUKTUR-ENTWURF:
Entsprechend Standard API 607/BS6755 wenn Feuer an der Szene des Ventilgebrauches ausbricht, gliedert der Dichtungsring möglicherweise, der vom nicht-metallischen Material für Sekundärdichtung gemacht wird, auf, oder, beschädigt zu werden, würde die metallische hauptsächlichdichtung bald nah an dem Ball für schnelle Dichtung kommen. Der einzigartige versiegelnde Dichtungsstrukturdoppelentwurf ist in der Lage, zuverlässigen Feuerschutz der Dichtung sicherzustellen.

2, ANTISTATISCHER ENTWURF:
Unter Verwendung des statischen elektrostatischen Ausziehers des Frühlinges und des Bällchens zusammen mit dem elektrostatischen Kanal, der zwischen dem Ball und dem Ventilkörper durch den Ventilschaft gebildet wird, ist die statische Elektrizität, die aus der Reibung zwischen dem Ball sich ergeben und das Öffnen/Schließen des Dichtungsringes in der Lage, zu Boden durch den Ventilkörper genommen zu werden, der effektiv den Vorderteil oder die Explosionsgefahr beseitigt, die durch den elektrostatischen Funken vielleicht verursacht werden konnten.

3, NOTversiegelnde SICHERHEIT UND SCHMIERUNG DES VENTILS.
Wenn die Dichtung und die Stammdichtung, beschädigt zu werden und Durchsickern auftritt, könnte blitzschnelle Dichtung verfügbar sein, indem sie versiegelndes Fett durch Injektor füllte. Wenn das Ventil unter Normalbetrieb ist, werden der Stamm und die kugelförmige Oberfläche geschmiert möglicherweise, indem man Schmiermittel durch den Injektor füllt und das Ventil ist leicht geöffnet und geschlossen.

4, DICHTUNGS-STRUKTUR-ENTWURF:
A.BOTH-OBERES UND STROM UNTER, EINKOLBENDichtung ANZUNEHMEN:
Mit der doppelten Block-/Blutungsfunktion es möglicherweise abschneidet gleichzeitig das Medium, das vom oberen und untereren Strom kommt; automatische selbst-Entlastungsfunktion; im Falle des anormalen Druckanstiegs, der durch das Medium verursacht wurde, behielt innerhalb des Hohlraumes, wenn die Temperaturanstiege, die Dichtung in der Lage ist, den Druck automatisch zu entlasten (entladend gegen das Unterdruckende).

B.BOTH-OBERES UND STROM UNTER NEHMEN DUAL-PISTON DICHTUNG AN:
Mit der doppelten blosck Funktion schneidet es möglicherweise gleichzeitig das Medium ab, das vom oberen und untereren Strom kommt; das Medium, das innerhalb des Ventilhohlraumes angeschwemmt wird, ist zur automatischen Entladung, Druckablassventil ist installiert auf den Ventilkörper, um Druck zu gründen, um den außergewöhnlichen Druckanstieg innerhalb des Ventilhohlraumes freizugeben nicht imstande.

C.SINGLE-PISTON SEAT AM OBEREN STROM UND AN DUAL-PISTON SETZEN AM UNTEREN STROM:
Mit der doppelten Block-/Blutungsfunktion es möglicherweise abschneidet gleichzeitig das Medium, das vom oberen und untereren Strom kommt; automatische selbst-Entlastungsfunktion; im Falle des anormalen Druckanstiegs, der durch das Medium verursacht wurde, behielt innerhalb des Hohlraumes, wenn die Temperaturanstiege, die Dichtung in der Lage ist, den Druck automatisch zu entlasten (entladend in Richtung zum oberen Strom).

5, DIE INSTALLATIONS-PLATTFORM DES BETÄTIGENDEN GERÄTES EINSTELLEND:
Gemäß dem Oberflanschentwurf auf ISO5211, machen die Klammer und die Reduzierhülse es einfach, irgendeine Art betätigendes Gerät zu installieren.

6, AUSGEDEHNTER VENTILSCHAFT:
Für Ventile mit begrabener Installation, entsprechend der Installations- und Operationsnachfrage, konnte der Ventilschaft in Übereinstimmung mit Kundenanforderungen für die Größe des ausgedehnten Stammes ausgedehnt sein. Alles Abflussrohr, Auspuffrohr und Noteinspritzungsgerät sind- dementsprechend ausgedehnt. Andere in Verbindung stehende Rohre sind zu ausgedehntem Teil des Ventils zum Zweck der Installierung des Schlammausblaseventils, des Ablassventils und des Fettinjektors über dem Boden für regelmäßige Wartung des Hauptventils nah. Das suface des Ventils wird mit rostfestem Asphalt, Polyurethan oder Epoxidharz wie erforderlich beschichtet, um die Nachfrage der Untertagebetriebsbedingung zu befriedigen.

7, AUSGEDEHNTE ABDECKUNG:
Für die Ventile, die in der niedrigen Temperatur arbeiten, erhöht der ausgedehnte Ventildeckel den Abstand zwischen dem Ventilkörper und dem versiegelnden Bereich des Stammes, der die Auswirkung von temperatrue auf versiegelnde Leistung verhindert. Verlängerte Höhe stimmt mit relevantem Standard und Kundenanforderungen überein.

8, VENTIL-STRUKTUR:
Das Ventil nimmt dreiteilige Seitenbergstruktur an und Bereich wird durch die Halteplatte gestützt, die innerhalb des Ventilkörpers errichtet wird, der das übermäßige Drehmoment beseitigt, das durch die enorme ladende Dichtung verursacht wird, wenn der Einlassdruck gegen den Bereich drückt. Das Oberflächenende des Bereichs erreicht die Spiegeloberfläche; der Gebrauch von metallischem mit Büschen bepflanzendem Futter mit guter Schmierung stellt auch sicher, dass klein sich öffnen Sie,/sogar unter maximalem Funktionierendruck nahes Drehmoment.

9, FINIT-ELEMENT-METHODE:
Das Ventiloberteil und die internen Elemente sind sorgfältig entworfen, um sich zu vergewissern, dass sie möglicherweise zuverlässig unter allen möglichen Arbeitsbedingungen arbeiten, ist Finit-Element-Methode angenommen worden, um simulierte Bedingungsanalyse für Ventiloberteilstärke, Druck von internen Elementen und funktionierende Drehmomente des Stammes zu leiten, die empfindlichen und schwachen Teile zu verbessern und die überlegene Leistung des Ventils sicherstellt.
